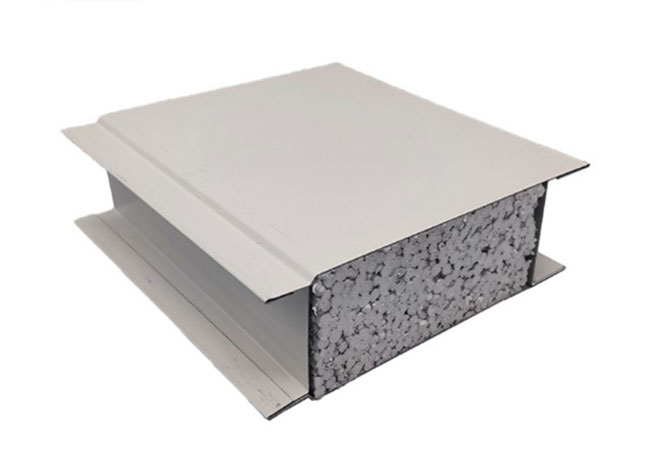

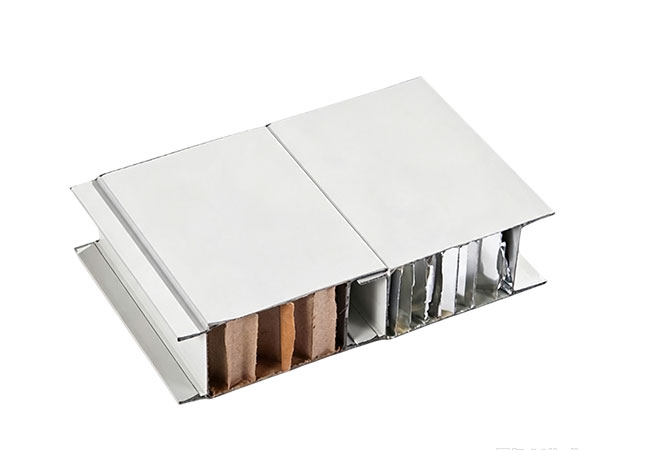

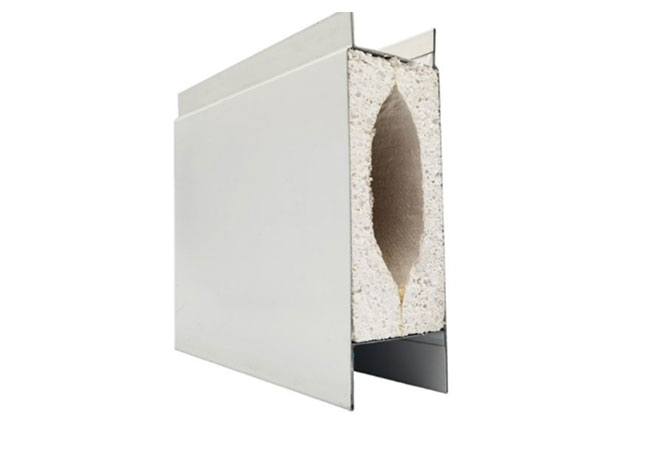

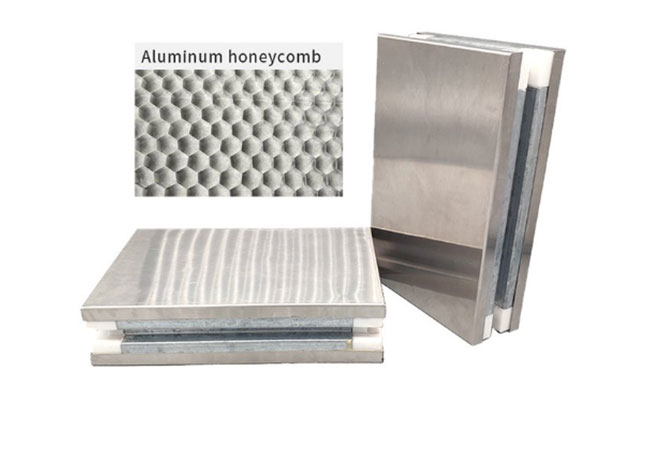

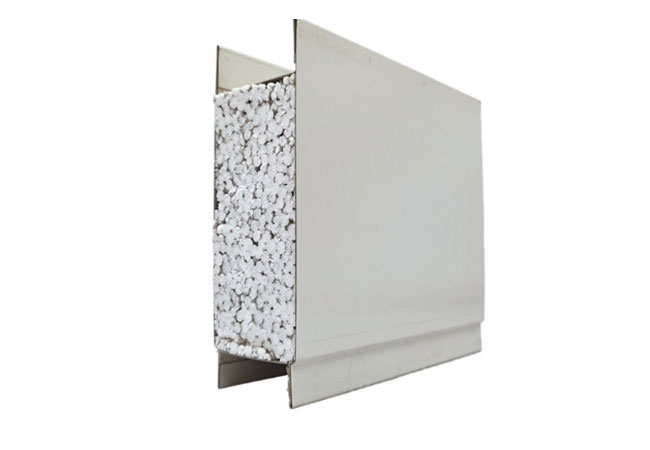

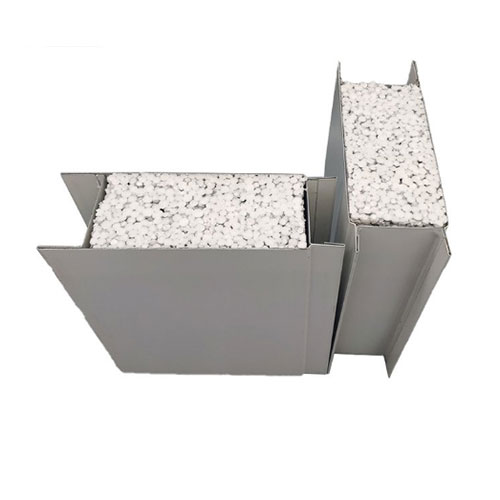

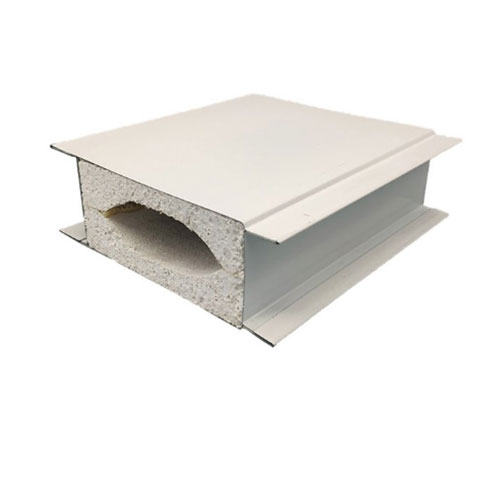

Kézzel készített és gépesített tisztítótábla

Ez a kézzel készített és gépesített tisztítótábla innovatív módon ötvözi a szabványos, gépileg automatizált magfeltöltést és -öntést a precíziós kézi éltömítéssel. A géppel készített panelekre jellemző szerkezeti egységességet és méretstabilitást kínálja, miközben aprólékosan kézzel megmunkált élekkel rendelkezik, amelyek szorosak, varratmentesek és üregmentesek.

A Jason Building Materials egyedi tervezésű, nem szabványos méretű és speciális formájú paneleket kínál, amelyek megfelelnek a konkrét projektkövetelményeknek, és kiváló minőségű tisztatéri környezeteket szolgálnak ki, mint például vakcinagyártó létesítmények, steril gyógyszerészeti műhelyek, felső szintű (A fokozatú) kórházak műtői és biológiai laboratóriumok.

Mi az a kézzel készített és gépesített tisztítótábla?

A kézzel készített és gépesített tisztítótábla nem két különböző panel, hanem egy hibrid tisztítópanel, amely egyesíti a kézi élzárás technológiáját és a mechanikus fröccsöntési technológiát.

Felépítése a következő: a maganyagot gépesített gyártósoron töltik és öntik, míg a négy élt kézzel precízen lezárják.

Ennek a megközelítésnek az az előnye, hogy biztosítja a gépesített táblák egyenletes magkitöltését és magas gyártási hatékonyságát, miközben megoldja a gépesített táblák gyengeségeit, például az elégtelen éltömítést, valamint a levegő- és porszivárgásra való hajlamot.

Kézzel készített tábla és gépesített tábla kiválasztásának összehasonlítása

A kézzel készített táblák és a gépesített táblák közötti fő különbségek a következő méretekben tükröződnek:

Termelési hatékonyság:A gépesített táblák folyamatos termelést használnak, napi kapacitással ig2000 m²vagy több; a kézzel készített táblák szakaszos fröccsöntést használnak, körülbelül napi kapacitással500-800 m².

Tömítés szerkezete:A kézzel készített táblák központi alumínium keret csatlakozásokat használnak szoros négyélű tömítéssel, kiváló légtömörséggel, mint a gépesített táblák; A gépesített táblák hornyos reteszelő csatlakozásokat használnak, a hagyományos tisztasági követelményeknek megfelelő tömítéssel.

Testreszabási lehetőség:A kézzel készített táblák nem szabványos méreteket és speciális alakú paneleket támogatnak, minimális szélességig200 mm; a gépesített táblákat kisebb rugalmasságú formák korlátozzák.

Költség:A gépesített táblák a tömeggyártás miatt egységárak kb15-25%-kal alacsonyabbmint a kézzel készített táblák.

Kiválasztási javaslat:Válasszon kézzel készített táblákat azokhoz a projektekhez, amelyek 100-as vagy annál magasabb tisztasági fokozatot, speciális méretet vagy falon átmenő csőkövetelményeket igényelnek. Válasszon gépesített táblákat a hagyományos 10 000 és 100 000 osztályú műhelyekhez és nagy területű, rendkívül gyors szállítást igénylő projektekhez.

Alapvető előnyei

1. Teljes négyélű tömítés:A kézi tömítés biztosítja, hogy a panel mind a négy szélét teljesen lefedje a tömítőanyag, és nincsenek szabad magélek. Ez kulcsfontosságú a magas tisztasági fokozatú (100-as osztály, 1000-es osztály) elfogadásához – mivel a szabadon lévő magélek jelentik a por és a mikrobiális behatolás fő csatornáját.

2. Nagy méretpontosság:A gépesített rész biztosítja, hogy a panel hossza és szélessége átlós hiba ≤1,5 mm. A kézi éltömítés lehetővé teszi az élek másodlagos levágását, végül szabályozva a panelek közötti hézagot a beépítés során2 mm.

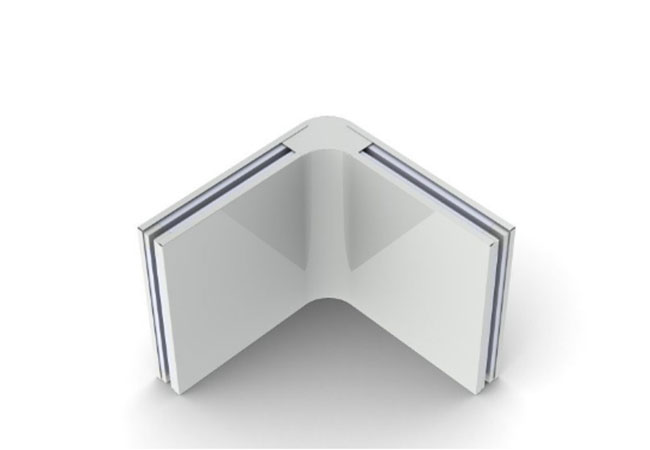

3. Rugalmas toldás:A kézi éltömítés lehetővé teszi a nem szabványos horony-hornyos formájú panelek készítését, alkalmazkodva a speciális falsarkok és oszlopsarkok sarokillesztéséhez.

Mikor válasszunk kézzel készített és gépesített tisztítótáblát?

A 10 000 osztályú hagyományos műhelyek gépesített táblákat használhatnak, hogy alacsonyabb költséggel teljesítsék a követelményeket. Ha azonban a következő feltételek fennállnak, a kézzel készített és gépesített táblák használata javasolt:

(1) A 100-as vagy az 1000-es osztály tisztasági követelményei – szigorú korlátok a légszivárgás mértékére és a légtömörségre vonatkozóan

(2) A projektben nagyszámú átmenő falú cső található – a csövek körül személyre szabott tömítőkezelés szükséges

(3) A paneleket pontosan kell integrálni a meglévő mélyépítési falakkal – helyszíni élvágás és vágás szükséges

(4) A falmagasság túllépése4,5 méter— a hosszú méretű panelek végtömítésével szemben magasabb követelményeket támasztanak

Egyedi szolgáltatás

A kézzel készített és gépesített táblák nagymértékben testreszabott szolgáltatásokat támogatnak:

- Panel hossza:Maximális6,5 m(ennél a méretnél toldás szükséges)

- Különleges méretek:CAD rajzok szerint testreszabva

- Falon keresztüli csőnyílások:Előre vágott nyílások állnak rendelkezésre. A nyílások élei kézzel vannak lezárva és megerősítve. A csőszerelés után a tömítő gumigyűrűk teszik teljessé a csőáthatolás légmentes kezelését.

- Szín:RAL színskála szerint testreszabva

Minták és tesztelés

Összehasonlítás céljából kézzel készített táblák és gépesített táblák keresztmetszeti mintái adhatók (200 mmhosszú, beleértve a teljes keresztmetszeti szerkezetet). Az ügyfelek az összehasonlítás révén közvetlenül megfigyelhetik a különbségeket a két panel között a magkitöltés teltségében és az élzáró kezelésben.

Vizsgálati jegyzőkönyvekhez a következők nyújthatók be: a panel hajlítási teherbírási vizsgálatáról, a légtömörségi vizsgálatról, a maganyag sűrűségéről és a tűzvizsgálati jegyzőkönyvekről. A vizsgálati jegyzőkönyveket az első árutétellel együtt szállítjuk.

Kézzel készített és gépesített tisztítótábla és tiszta gépesített tábla alapvető különbségek

GYIK

1. kérdés: Mi a különbség a kézzel készített és gépesített tisztítótábla és a közönséges gépesített tábla között?

A1: A fő különbség a négyéles tömítés. A közönséges gépesített táblák egyszerű élhajlítást alkalmaznak további tömítőkezelés nélkül. A kézzel készített és gépesített táblák kézi élzárást alkalmaznak, teljesen lefedik a mag széleit, hogy megakadályozzák a por és a mikrobiális behatolást. A légzárás lényegesen jobb, megfelel a Class 100 és Class 1000 szabványoknak.

Q2: A kézzel készített és gépesített tábla ára sokkal magasabb, mint a gépesített tábla?

A2: A kézzel készített és gépesített táblák kb15% - 25%magasabb, mint a tiszta gépesített táblák. Az áremelkedés a további kézi élzárási eljárásokból és a jobb minőségű anyagokból származik. A 100-as és magasabb tisztasági fokozatot igénylő projekteknél ez a költségnövekedés ésszerű.

Q3: Milyen tisztasági fokozat érhető el a kézzel készített és gépesített táblákkal?

A3: A kézzel készített és gépesített táblák megfelelnek az elfogadási szabványoknak100. osztályés1000-es osztálytiszta terek, kiváló minőségű orvosi, biológiai kutatások és precíziós elektronikai ipar számára.
