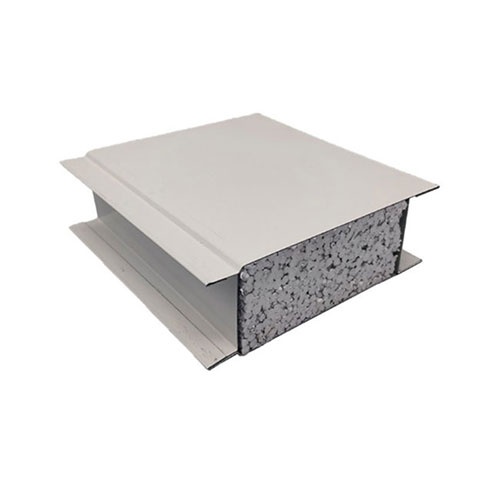

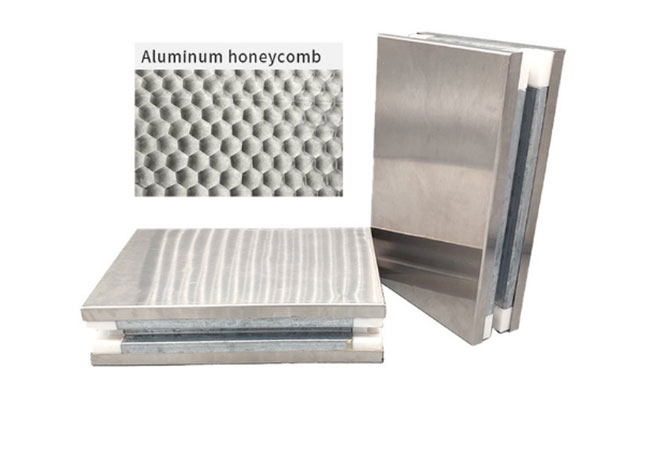

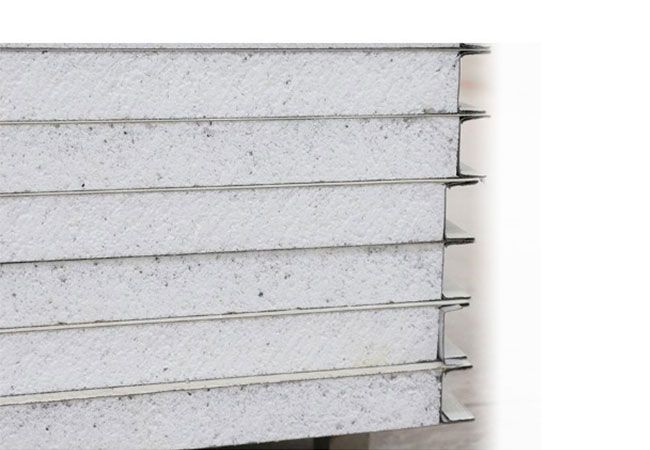

Aszeptikus partíciós panel

Építőanyag-gyártóként a Jason Building Materials aszeptikus válaszfalakat kínál a keresztszennyeződés megakadályozására. Ezek a panelek egyenletes vastagsággal, robusztus szerkezettel és vízálló, könnyen tisztítható felületekkel rendelkeznek, amelyek hosszú távú sterilitást biztosítanak; Ezenkívül könnyű felépítésükkel büszkélkedhetnek, amely kényelmes telepítést, szétszerelést és rugalmas újrakonfigurálást tesz lehetővé.

Mi az aszeptikus partíciós panel

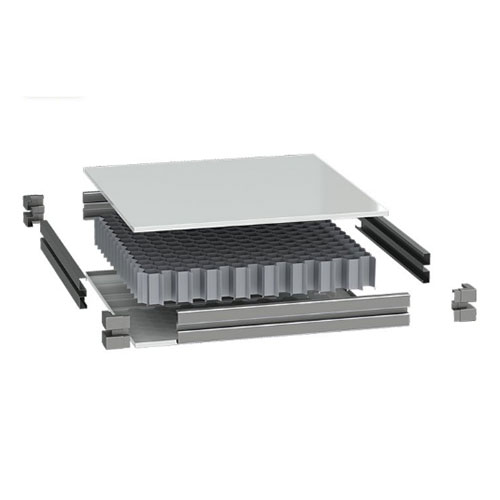

Az aszeptikus válaszfal panel egy tiszta zónás tisztítópanel, amely a tervezés központi eleme, és a zónák közötti légáramlás és a szennyeződés diffúziós problémáinak megoldása. A fő különbség a hagyományos válaszfalakhoz képest a négy éles lépcsős tömítőszerkezetben rejlik, amely kettős tömítőréteget képez az egyes beépített panelek között.

Ezenkívül speciális tömítések vannak kialakítva a válaszfalak és a mennyezetek és a padlók közötti csatlakozásoknál, biztosítva az egyes független terek légtömörségét, és megakadályozva a levegő keresztáramlását a különböző tisztaságú területek között.

Aszeptikus zónás partíció tervezés Kulcspontok

Három kulcsfontosságú csomópont, amelyekre összpontosítani kell az aszeptikus válaszfalakkal rendelkező partíciók tervezésénél:

Légnyomás gradiens zóna— A pozitív nyomáskülönbség5 – 15 Pakülönböző tisztaságú területek között kell tartani. A válaszfalpanelek általános légtömörsége közvetlenül befolyásolja a nyomáskülönbség stabilitását.

Anyagátviteli szigetelés— A műhely anyagátjárókhoz pufferhelyiségek vagy átmenő ablakok javasoltak. A válaszfalak nyílásait le kell zárni, hogy elkerüljük a zónák közötti légáramlás cseréjét.

Személyzeti hozzáférés-szabályozás— Különböző zónák között légzuhanyokat vagy öltözőket kell felszerelni. Az ajtónyílások körüli válaszfalakat meg kell erősíteni, a szerkezeti szilárdság növelése érdekében fém ajtókeretekkel kell felszerelni.

Javasoljuk, hogy a zónatervezési fázisban készítsen egy légáramlás-szervezési diagramot, amelyben tisztázza a nyomáskülönbség irányát és a légcsere sebességi követelményeit az egyes területekre vonatkozóan, majd folytassa a válaszfalak elrendezésével és kiválasztásával. A Jiesen csapata részletrajzi tervezési támogatást nyújthat.

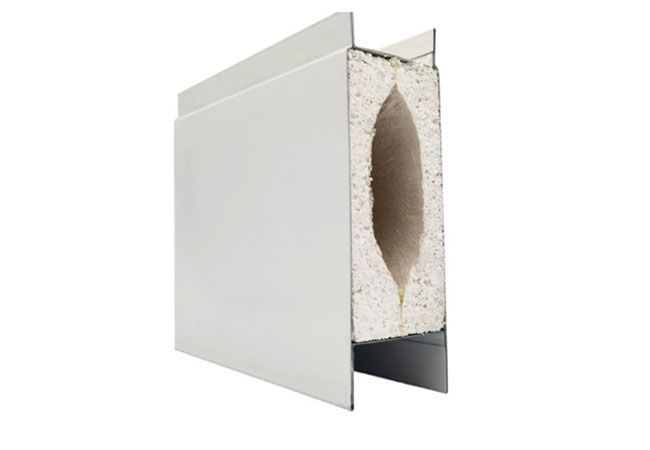

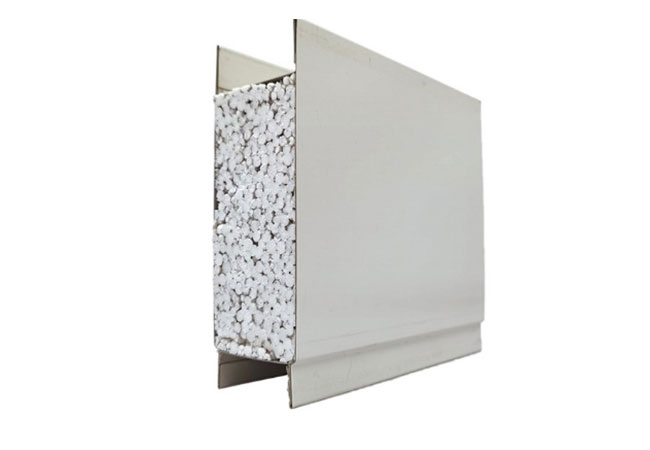

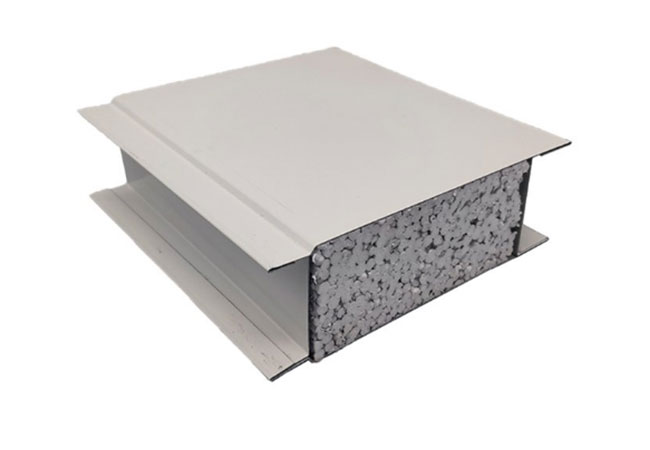

Műszaki adatok Főbb pontok

Panel vastagság:50mm (standard) / 75mm / 100mm

Maganyag sűrűsége:Kőzetgyapot ≥ 120 kg/m³ / PU körülbelül 40-45 kg/m³

Tömítési módszer:Nyelves + EPDM tömítőcsíkok / alumínium ötvözet gerinc + üreges tömítés

Légtömörségi teszt:Levegőszivárgási arány ≤2%50Pa nyomáskülönbség alatt

Hangszigetelési teljesítmény:RW ≥ 30 dB (50 mm vastag PU) / RW ≥ 35 dB (75 mm vastag kőzetgyapot)

Ütésállóság:10 kg-os homokzsák 1 m magasságból leesett, nincs átütő sérülés a panelen

Alkalmazási iparágak és forgatókönyvek

Gyógyszeripari Vállalkozási Töltőműhelyek— Fizikai elkülönítés a különböző gyógyszerfajták között a keresztszennyeződés elkerülése érdekében

Élelmiszer-adalékanyag-előállító műhelyek— A savas és lúgos termelési területek elkülönítése

PE zsáktöltő műhelyek— Tiszta szigetelés a töltőterület és a külső csomagolóanyag-tároló terület között

Kozmetikai emulgeáló műhelyek— Zónák szabályozása az emulgeáló tartály területe és a pihenőterület között

Harmadik felek vizsgálólaboratóriumai— Kemény válaszfalak a mikrobiológiai és a fizikai és kémiai helyiségek között

Összehasonlítás az üveg válaszfalakkal

Az üveg válaszfalak jó fényáteresztést biztosítanak, de nem tudják elérni a teljes tömítést (tömítőanyag szükséges az üveg és a gerinc közötti réseknél, ami a tömítőanyag öregedésének és meglazulásának hosszú távú kockázatával jár). Nehezebbek is (a 10 mm-es edzett üveg kb25 kg/m²).

Bár az aszeptikus válaszfalak átlátszatlanok, a megfigyelő ablakok ésszerűen felszerelhetők a falra (kétrétegű, zárt üvegből készült megfigyelőablak, méret300 mm × 400 mm, ugyanolyan vastagságú, mint a fal), megfelel a vizuális követelményeknek, miközben megőrzi a tömítés integritását.

Az elválasztó panelek költsége kb40% - 50%üveg válaszfalakból, jobb hő- és hangszigetelő teljesítménnyel, mint az üveg.

Testreszabási utasítások

A partíciós panelek testreszabhatók a következő paraméterek szerint:

Panelnyílások— Tartalék pozíciók megfigyelőablakokhoz, átmenő ablakokhoz, szellőzőnyílásokhoz, gyárilag elővágva, közvetlenül a helyszínen beépítve.

Különleges alakú panelek— Nem derékszögű sarkokhoz vagy sokszögű műhelyekhez biztosítson CAD-rajzokat, testreszabott gyártást a tényleges szögek szerint.

Oszlopburkolati panelek— Acélszerkezetű gyári oszlopok burkolásához, U-alakú vagy L-alakú egyedi gyártáshoz, az egyszeri gyári alakítás csökkenti a helyszíni toldást.

Alkalmazási eset

Egy Jiangsu tartománybeli gyógyszeripari vállalat szilárd előkészítő műhelye teljes fizikai elszigetelést igényelt két szomszédos gyártósor között – az A gyártósor között, amely cefalosporin gyógyszereket és a B gyártósort, amely szokásos orális készítményeket gyárt.

A két terület között nem volt megengedett a levegő keresztáramlása vagy a személyzet keresztszennyeződése.75 mm vastag kőzetgyapot aszeptikus válaszfalakkerült kiválasztásra, a válaszfal a mennyezettől a szerkezeti födémig terjed, hézag nélkül. Az összes falon átmenő csőnyílást lezárták.

A befejezés utáni nyomáskülönbség vizsgálati eredmények:12Papozitív nyomáskülönbség fennmaradt a szomszédos zónák között, a zónák közötti részecskék diffúziója nélkül.

Különböző zónaszintű partíció konfigurációs referencia

GYIK

1. kérdés: Mi a különbség az aszeptikus elválasztó panel és a közönséges elválasztó panel között?

A1: A legfontosabb különbség a négy éles lépcsős tömítőszerkezetben rejlik, amely kettős tömítő gátat képez az egyes telepített panelek között. A közönséges válaszfalak jellemzően egyszerű átlapolási kötéseket használnak tömítőkezelés nélkül, ami nem tudja biztosítani a légtömörséget a különböző tisztasági zónák között.

Q2: Hogyan biztosítható a nyomáskülönbség stabilitása a különböző tisztasági zónák között?

V2: A tömített válaszfalpanelek használata mellett a nyomáskülönbség stabilitása megköveteli a tér teljes tömítését – beleértve a mennyezetet, a padlót, a csőnyílásokat és az ajtóréseket. Javasoljuk, hogy a beszerelés után végezzen átfogó légtömörségi tesztet a rendszer tömítettségének ellenőrzésére.
