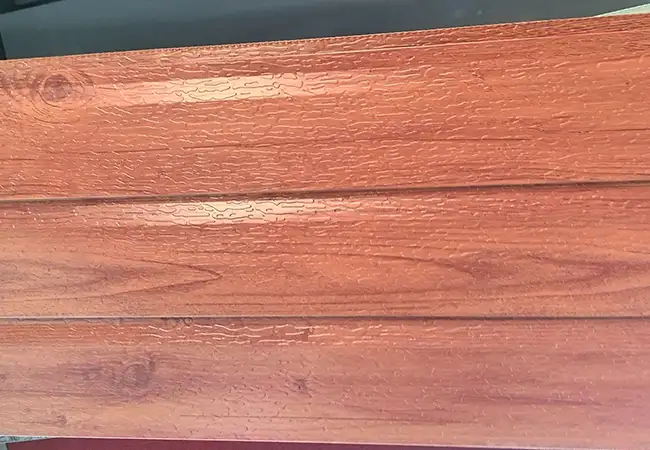

Száraz függő szigetelő integrált tábla

A Jason Building Materials kiváló minőségű szárazra akasztott integrált szigetelőlapokat kínál. Közvetlen gyári értékesítésen és nagykereskedésen keresztül elérhető, egyedi építési projektekre szabott, testreszabott megoldásokat kínálunk.

A termék előnyei

1. Integrált külső falszigetelés és dekoráció

A hagyományos külső falprojektek gyakran megkövetelik a szigetelő-, védő- és díszítőrétegek külön kezelését; ezzel szemben a szárazon függesztett szigetelés integrált tábla ezeket a több funkciót egyetlen, egységes termékben egyesíti.

2. Gyors külső falépítésre alkalmas

A panelek feldolgozása és laminálása a gyárban történik, a szerelés elsősorban szárazon akasztható, helyszíni módszerrel történik.

Ez a rendszer különösen alkalmas új építkezésekre, előregyártott épületekre, meglévő szerkezetek energiahatékonysági utólagos felújítására és szoros építési ütemtervű projektekre.

3. A homlokzatesztétika egyszerűbb szabványosítása

Mivel a dekoratív felületi réteg gyárilag elkészül, a szín, a textúra, a méretek és a felületi hatások következetesen szabályozhatók a tömeggyártás során.

Keel szárazon lógó rendszer alkatrész

A szárazon függő rendszer a következő részekből áll:

Fő Keel: Horganyzott acél négyzetcső (általában 40 × 40 × 2 mm vagy 50 × 50 × 2,5 mm), sarokkonzolokkal a falhoz rögzítve. A függőleges helyzet beállítása a gerinc felszerelése során történik.

Akasztó összeállítás: Indítóelemekkel, akasztókkal és állítóelemekkel együtt. Az akasztó anyaga alumíniumötvözet vagy rozsdamentes acél, nem kevesebb, mint4 akasztótáblánként.

Horgonycsavarok: Rozsdamentes acél tágulási csavarok. A furat átmérője megfelel a csavar specifikációinak, a beágyazási mélység ≥40 mm.

Szellőző üreg: A légréteg-távolságot általában a gerinc vastagsága alkotja20-40 mm, hatékonyan üríti ki a felgyülemlett nedvességet a falról a fal élettartamának meghosszabbítása érdekében.

Későbbi karbantartás: A szárazon akasztós rendszer támogatja az egylapos szétszerelést. Rendszeres ellenőrzés javasolt minden2 év, a fogaskorrózióra és a tömítőanyag öregedésére összpontosítva. Ha problémákat észlel, azonnal cserélje ki.

A szárazon függesztett szigetelőlap definíciója

A szárazon függő szigetelő integrált lemez egy hőszigetelő díszpanel, amelyet fémgerinc-szárazakasztásos technológiával szerelnek fel. A különbség a ragasztási-horgonyzási módszertől: a táblát nem közvetlenül a falra ragasztják, hanem akasztókon keresztül rögzítik a fémgerinchez, a tábla és a fal között egy üreget hagyva. Ennek az építési módszernek az az előnye, hogy a falon belüli nedvesség az üregen keresztül kivezethető anélkül, hogy a szigetelőrétegben felhalmozódna, és a teljesítmény romlást okozna. Ugyanakkor a szárazon függő rendszer terhelési útvonala világos és határozott - az egyes táblák terhelése akasztókon keresztül a gerinckerethez, majd a gerinctől a fő szerkezethez kerül.

Akasztható rendszer műszaki leírása

Keel specifikáció:Horganyzott acél négyzetcső 40×40×2mm vagy 50×50×2,5mm

Keel távolság:Függőleges @600mm, vízszintes távolság a tábla magasságának megfelelően

Akasztó anyaga:Alumíniumötvözet (6063-T5) vagy rozsdamentes acél (304)

Egy akasztó teherbírása: ≥ 1,0 kN(biztonsági tényező ≥ 3)

Szellőzőnyílás szélessége:20-30 mm (a gerinc vastagsága határozza meg)

Szeizmikus besorolás:Különböző gerinc specifikációkkal megfelelhet6-8 fokszeizmikus erődítmény

Alkalmazható projektek

Szuper sokemeletes épületek(Magasság ≥ 100 m): Nagy szélnyomás szigorú biztonsági követelményekkel; A mechanikus rögzítési rendszer megbízhatóbb

Tengerparti épületek: Magas sópermetű környezetben az üregszellőztetés csökkenti a nedvesség felhalmozódását és késlelteti a korróziót

Régi épület felújítása, amely eredeti falmegőrzést igényel: A függődeszkák nem károsítják az eredeti külső falakat és nem befolyásolják a normál használatot

Összetett építési formák: Többirányú gerinc beállítási hely szükséges a fal egyenetlenségének kompenzálásához

Csúcskategóriás kereskedelmi épületek: A beépítési pontosságra és a homlokzati hatásra vonatkozó magas követelményeket támasztó projektek

Testreszabási utasítások

A szárazon akasztós rendszer testreszabása főként a következőket tartalmazza:

Keel elrendezés:A kölök távolságát és specifikációit az épület homlokzati szélterhelési számításai alapján határozzák meg. A kölök paraméterei a különböző padlók és magasságok esetén eltérőek lehetnek.

Akasztó típusa:Három vállfa választható -Állítható fogasokalkalmas meglévő, általános síkságú épületekhez,Fix akasztóksík falú új épületekhez alkalmas,Szigetelésbe integrált akasztókalkalmas előregyártott szigetelőlapokhoz.

Szigetelőréteg vastagság:Az üreg szélessége között állítható20-40 mma szigetelés tervezési követelményeinek megfelelően.

Minden fém csatlakozót tűzihorganyzással vagy Dacromet rozsdavédelemmel kezelnek a szállítás előtt.

Vevőszolgálati támogatás

A Jason Building Materials a következő értékesítés utáni támogatást kínálja:

- Egy ingyenes ellenőrző látogatás belül6 hónapaz átvétel befejezése után ellenőrizze a gerinccsatlakozók és a tömítőanyag állapotát

- A garancia magában foglalja: a tábla fizikai tulajdonságait (12 hónap), fém akasztó és gerinc korrózióállósága (24 hónap), tömítőanyag rugalmasságának megtartása (12 hónap)

- A garancián túli karbantartási igényekhez továbbra is tudunk tartozékellátást és műszaki útmutatást adni, csak anyagköltség felszámításával

- Szuper sokemeletes projektekhez100 m, a jótállási idő ig meghosszabbítható24 hónaptárgyalás útján

Meghatározás

Miért nem megengedettek a tiszta ragasztású külső falszigetelő rendszerek a sokemeletes épületekben? Mivel a szélnyomás a 10. emelet felett van3-5 alkalommalhogy a talajszinten, és a ragasztó öregedése után esési kockázatok léphetnek fel. Van olyan megoldás, ami teljesen mechanikus rögzítést használ? A gerincszáron akasztó rendszer egy teljesen mechanikus rögzítési megoldás, amely nem támaszkodik ragasztókra – minden tábla a fém gerinchez van rögzítve.4-6 rozsdamentes acél akasztó, minden akasztó egymástól függetlenül ≥ egyedi teherbírással bír1,0 kN.

Három telepítési mód összehasonlítása

GYIK

1. kérdés: Mi a különbség a szárazra akasztott integrált szigetelőlemez és a ragasztott szigetelőlemez között?

A1: A fő különbség a telepítési mód. A szárazon akasztható deszkákat fém gerincrendszeren keresztül rögzítik a falhoz, mechanikus akasztókkal, szellőző üreget hagyva a deszka és a fal között. A ragasztott táblákat közvetlenül a falfelülethez ragasztják. A szárazon függesztett módszer megbízhatóbb a sokemeletes épületeknél, és lehetővé teszi az egylapos cserét.

Q2: Mire való a szellőzőüreg?

A2: A szellőzőüreg lehetővé teszi a falon belüli nedvesség elvezetését, megakadályozva a szigetelőrétegben a felhalmozódást, ami a teljesítmény romlását okozná. Ezenkívül segít a fal szárazon tartásában, és megakadályozza a penészedést és a kivirágzást.

3. kérdés: Használhatók-e szárazon akasztható szigetelőlapok 100 méternél hosszabb épületeken?

A3: Igen. A szárazon függesztett rendszer korlátlan magasságú épületekhez alkalmas. Megfelelő szélnyomás-kialakítással és gerinc-specifikációkkal szuper magas épületeken is használható. 100 méter feletti projekteknél a garancia 24 hónapra meghosszabbítható.
